低温储罐的结构及其减压增压原理

发布日期:2018-07-16 作者: 点击:

LNG低温储罐结构图及其减压增压原理

  低温储罐为双层结构,内胆储存低温液体,承受介质的压力和低温,内胆的材料采用耐低温30408不锈钢;外壳为内胆的保护层,与内胆之间保持一定间距,形成绝热空间,承受内胆和介质的重力荷载以及绝热层的真空负压。外壳不接触低温,采用容器钢制作。绝热层大多填充珠光砂,抽高真空。低温储罐蒸发率一般低于0.2%。

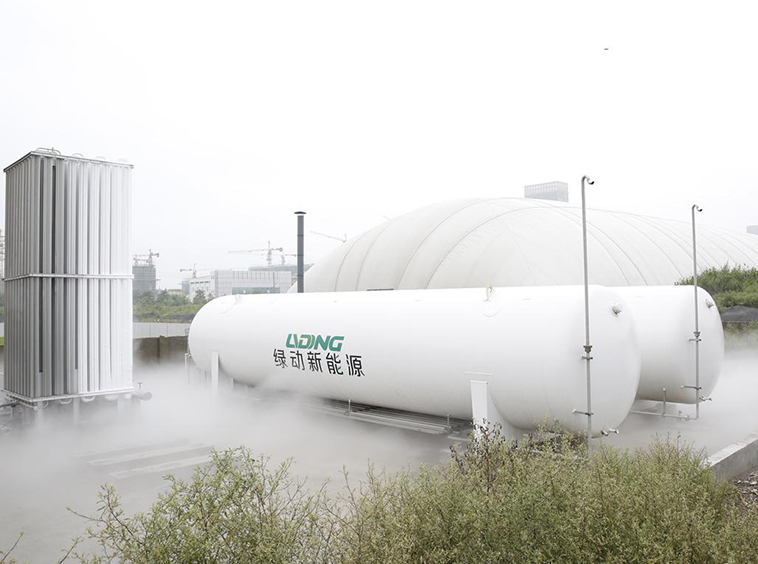

LNG低温储罐

  低温储罐的出液以储罐的自压为动力。液体送出后,液位下降,气相空间增大,导致罐内压力下降。因此,必须不断向罐内补充气体,维持罐内压力不变,才能满足工艺要求。如图2所示,在储罐的下面设有一个增压气化器和一个增压阀。增压气化器是空温式气化器,它的安装高度要低于储罐的最低液位。增压阀与减压阀的动作相反,当阀的出口压力低于设定值时打开,而压力回升到设定值以上时关闭。

  增压过程如下:当罐内压力低于增压阀的设定值时,增压阀打开,罐内液体靠液位差缓流入增压气化器,液体气化产生的气体流经增压阀和气相管补充到储罐内。气体的不断补充使得罐内压力回升,当压力回升到增压阀设定值以上时,增压阀关闭。这时,增压气化器内的压力会阻止液体继续流入,增压过程结束
